Wheatstonův můstek

Elektrotechnika

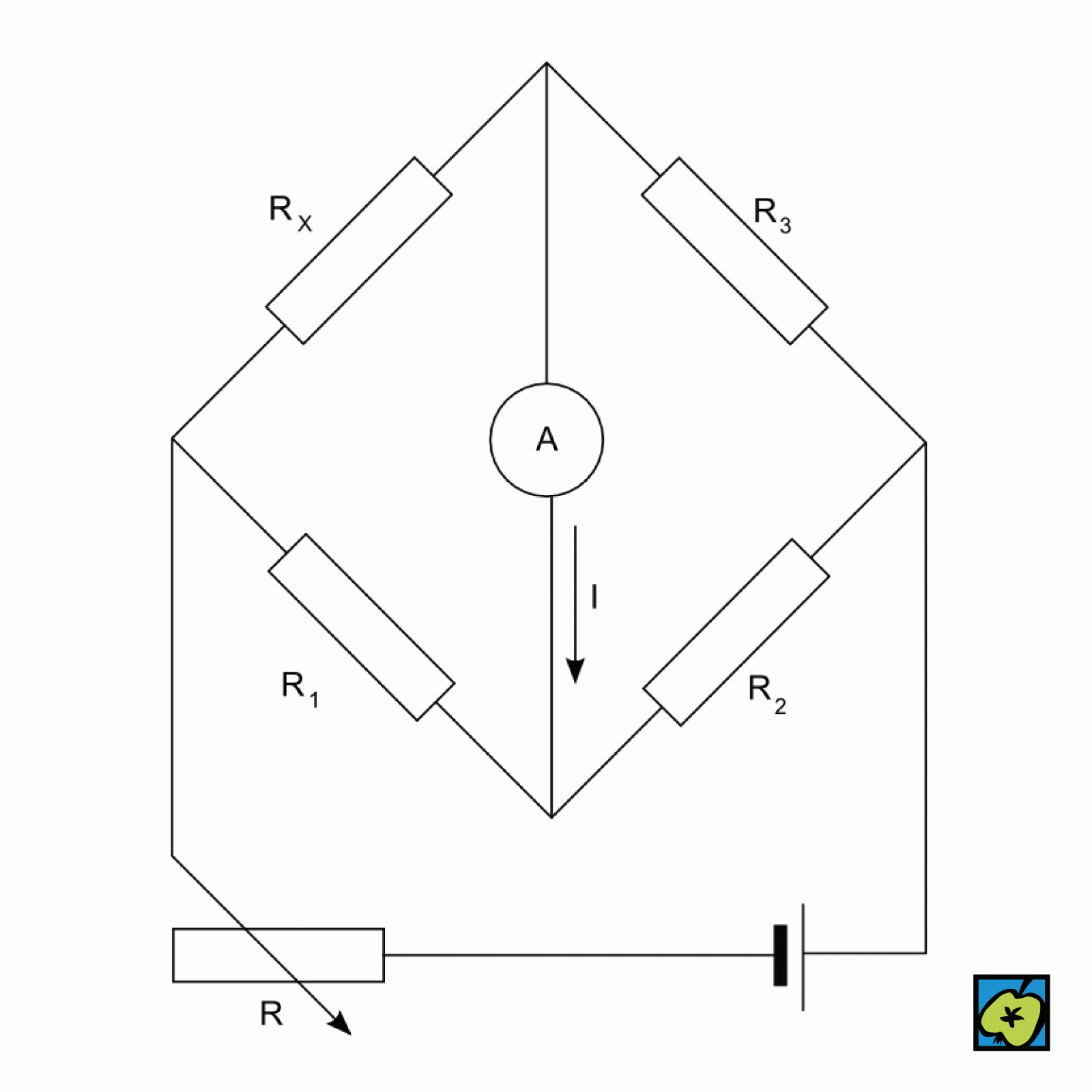

], ohmmetr k měření elektrických odporů (rezistancí) nulovou metodou. Neznámý odpor

R_{X}

$R_X$ je se třemi známými, nastavitelnými odpory

R_{1}

$R_1$ ,

R_{2}

$R_2$ ,

R_{3}

$R_3$ zapojen do čtyř větví tvořících čtyřúhelník, k jehož dvěma protilehlým vrcholům je připojen zdroj napětí, k druhým dvěma vrcholům citlivý galvanometr. Nastaví-li se známé odpory tak, že galvanometrem neprotéká proud, má neznámý odpor hodnotu $R_X = {{R_1} \over {R_2}}.{R_3}$ .

Vytvořeno: 14. 3. 2000
Aktualizováno: 1. 1. 2021
Autor: -red-

Odkazující hesla: bolometr

, Charles Wheatstone.
