ultrazvukové svařování
Strojnictví
Svařování materiálů (kovů, plastů) ultrazvukem za současného působení tlaku na svařované plochy. Mechanické kmity (14–20 kHz) se přenášejí vlnovcem na speciální elektrody (sonotrody), jejichž úkolem je soustředit tlakovou sílu a mechanické kmity do místa svaru. Tlaková síla a mechanické kmity působí při svařování ve vzájemně kolmých směrech.
Vytvořeno:
14. 3. 2000
Aktualizováno:
10. 7. 2006
Autor: -red-

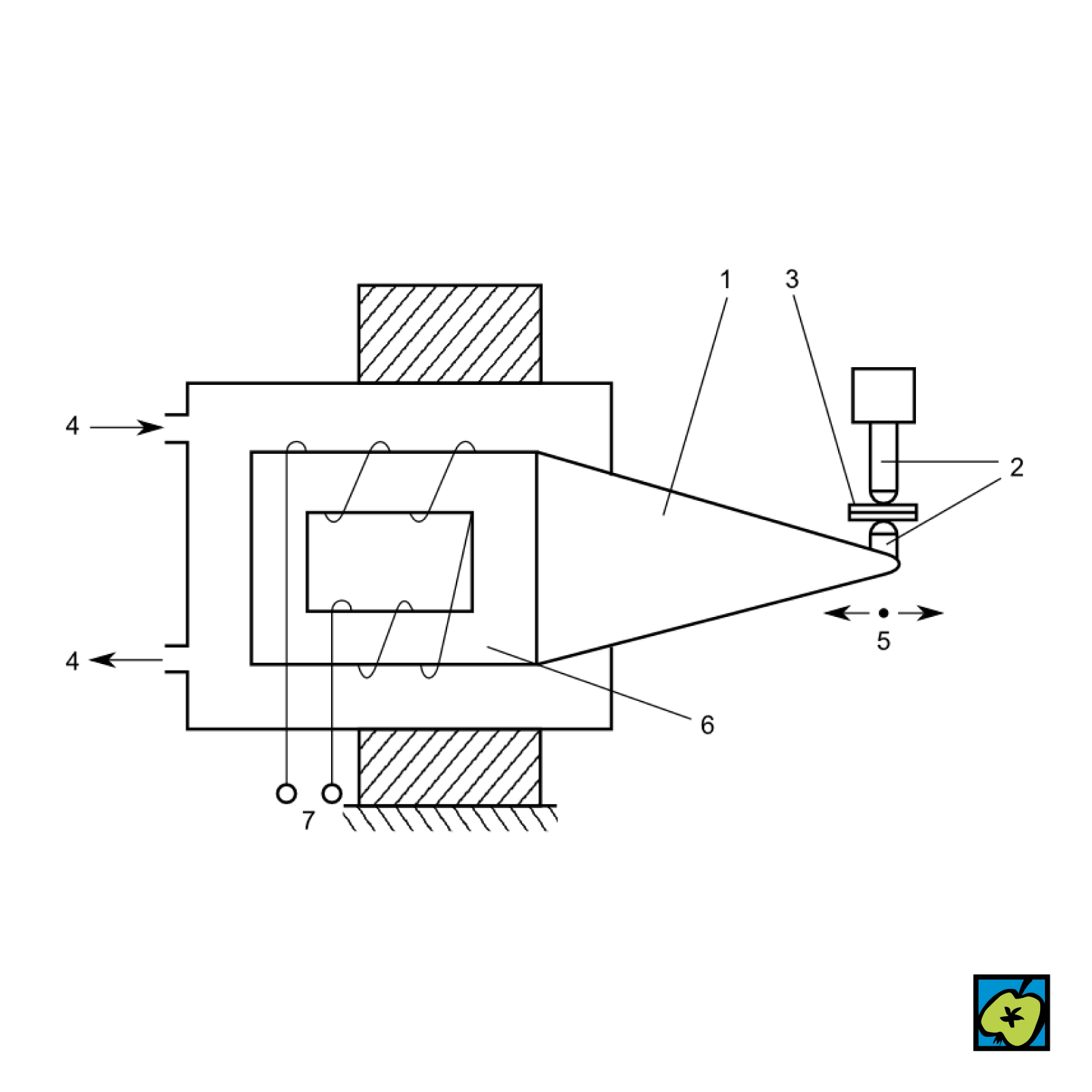

Schéma ultrazvukového svařování: 1 vlnovec, 2 sonotrody (elektrody pro svařování ultrazvukem), 3 svařovaný materiál, 4 chladící voda, 5 kmitavý pohyb, 6 magnetostrikční měnič, 7 zdroj vysokofrekvenčního proudu – CoJeCo.cz (CC BY-SA 4.0)
