magnetizační křivka
Fyzika / Elektrotechnika

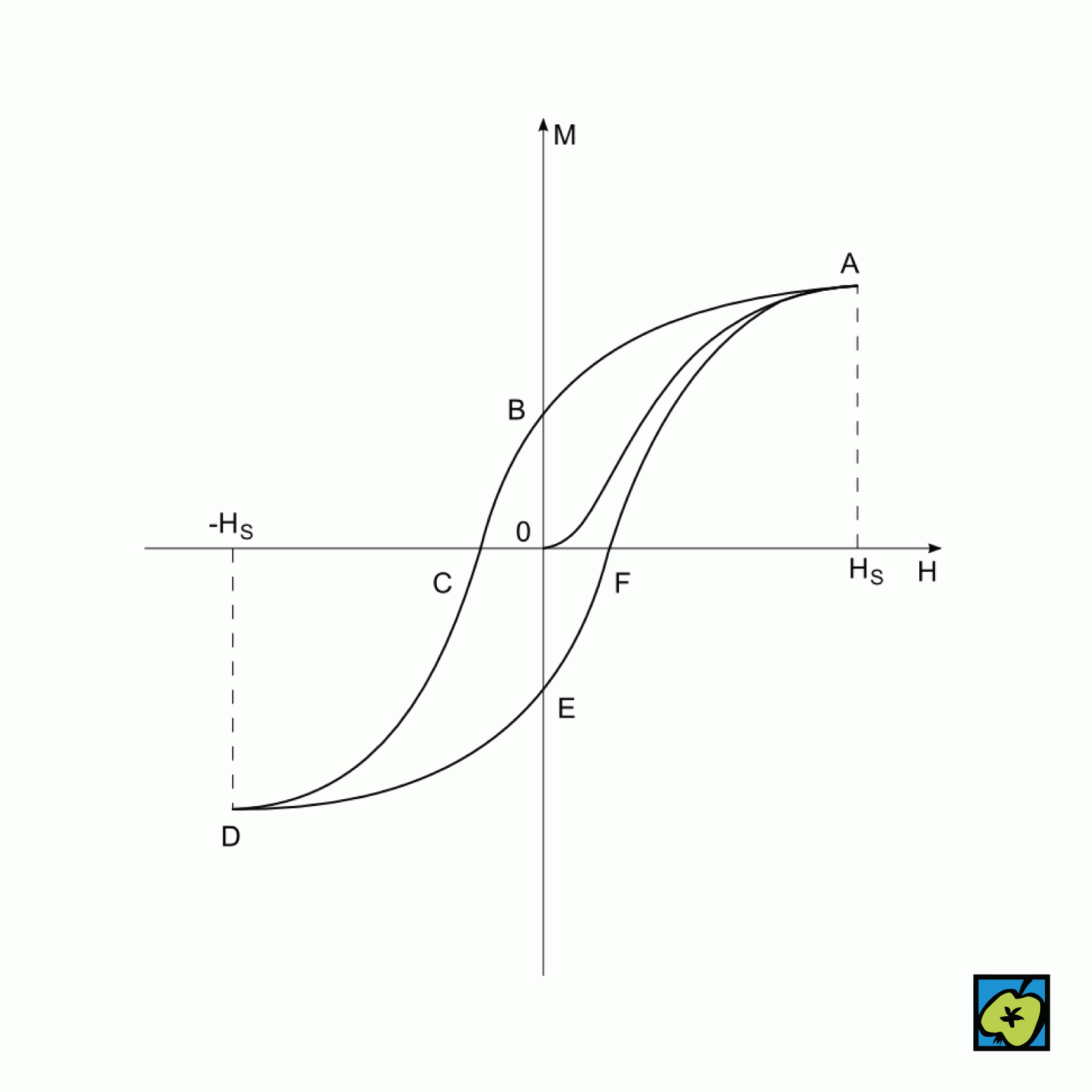

Grafické znázornění závislosti magnetizace M nebo magnetické indukce B feromagnetika na intenzitě vnějšího magnetického pole H. Vystaví-li se odmagnetované feromagnetické těleso vlivu magnetického pole, jehož intenzita se zvyšuje, stoupá jeho magnetizace po křivce OA (křivka původní magnetizace, panenská křivka). Začne-li se po dosažení nasycení polem Hs intenzita pole snižovat, magnetizace klesá po křivce AB (projevuje se magnetická hystereze). Klesne-li H na nulu, magnetizace má nenulovou hodnotu (úsek OB) zvanou remanentní magnetizace Mr. Na odmagnetování tělesa je třeba použít magnetické pole obráceného směru. Hodnota intenzity tohoto magnetického pole, úsek OC, se nazývá koercitivní síla Hc. Mění-li se intenzita magnetického pole v intervalu od + Hs do -Hs a zpět, je závislost M na H vyjádřena uzavřenou křivkou ABCDEFA (hysterezní smyčka). V technické praxi je obvyklejší vyjádření závislosti magnetické indukce B na H. Hodnota remanentní magnetické indukce B, se nazývá remanence.
Vytvořeno:
14. 3. 2000
Aktualizováno:
7. 8. 2024
Autor: -red-
Odkazující hesla: hysterezní křivka, Magneticky měkké materiály.
