Kaplanova turbína

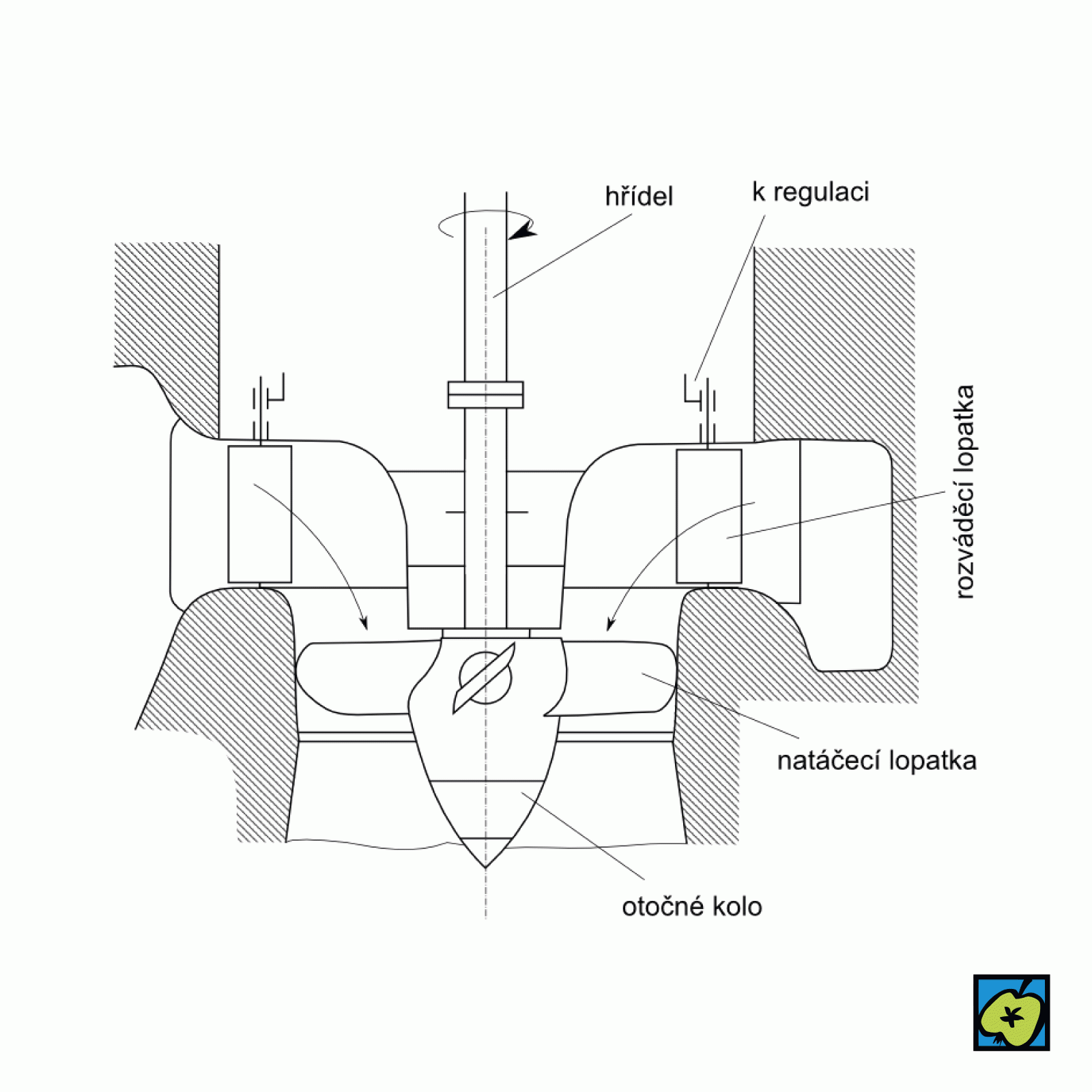

Přetlaková vodní turbína s radiálních rozváděčem a axiálním oběžným kolem s malým počtem (3–10) natáčivých lopatek (navržená 1914 V.Kaplanem). Kaplanova turbína se používá pro velké průtoky (hltnosti) a malé spády, maximálně asi do 70 m. Má velmi plochou provozní charakteristiku (závislost účinnosti na průtoku) vlivem současného natáčenírozváděcích i oběžných lopatek. Natáčecí zařízení oběžných lopatek se ovládá servomotorem na tlakový olej. Kaplanova turbína se umísťuje převážně tak, aby oběžné kolo bylo pod úrovní dolní hladiny. Zamezuje se tak vzniku kavitace hřídele k regulaci Kaplanova turbína.

Vytvořeno: 14. 3. 2000
Aktualizováno: 5. 11. 2000
Autor: -red-

Odkazující hesla: regulace vodní turbíny, Viktor Kaplan.
