IRA-diagram
Metalurgie
TTT diagram, S-křivka – diagram izotermického rozpadu austenitu. Znázorňuje doby rozpadu austenitu za izotermických podmínek při teplotách pod AC1, (tj. 723 °C podle rovnovážného diagramu Fe3C). Podle teploty rozpadu vzniká z austenitu perlit, horní, popřípadě dolní bainit nebo martenzit, probíhá-li přeměna pod teplotou označenou MS. Pro eutektoidní ocel (tj. s 0,8 % C) má IRA-diagram tvar jednoduché křivky, připomínající písmeno S. Přeměna austenitu začíná při dané teplotě po určité době (inkubační) a končí, když je prakticky všechen austenit přeměněn. Přeměna austenitu na perlit nebo bainit je difúzní, zárodková, přeměna na martenzit je bezdifúzní. Pro uhlíkové oceli pod- a nadeutektoidní a pro oceli legované je IRA-diagram mnohem složitější. IRA-diagram má význam při izotermickém tepelném zpracování ocelí.
Vytvořeno:
14. 3. 2000
Aktualizováno:
29. 8. 2006
Autor: -red-
Odkazující hesla: ARA-diagram, izotermické kalení.

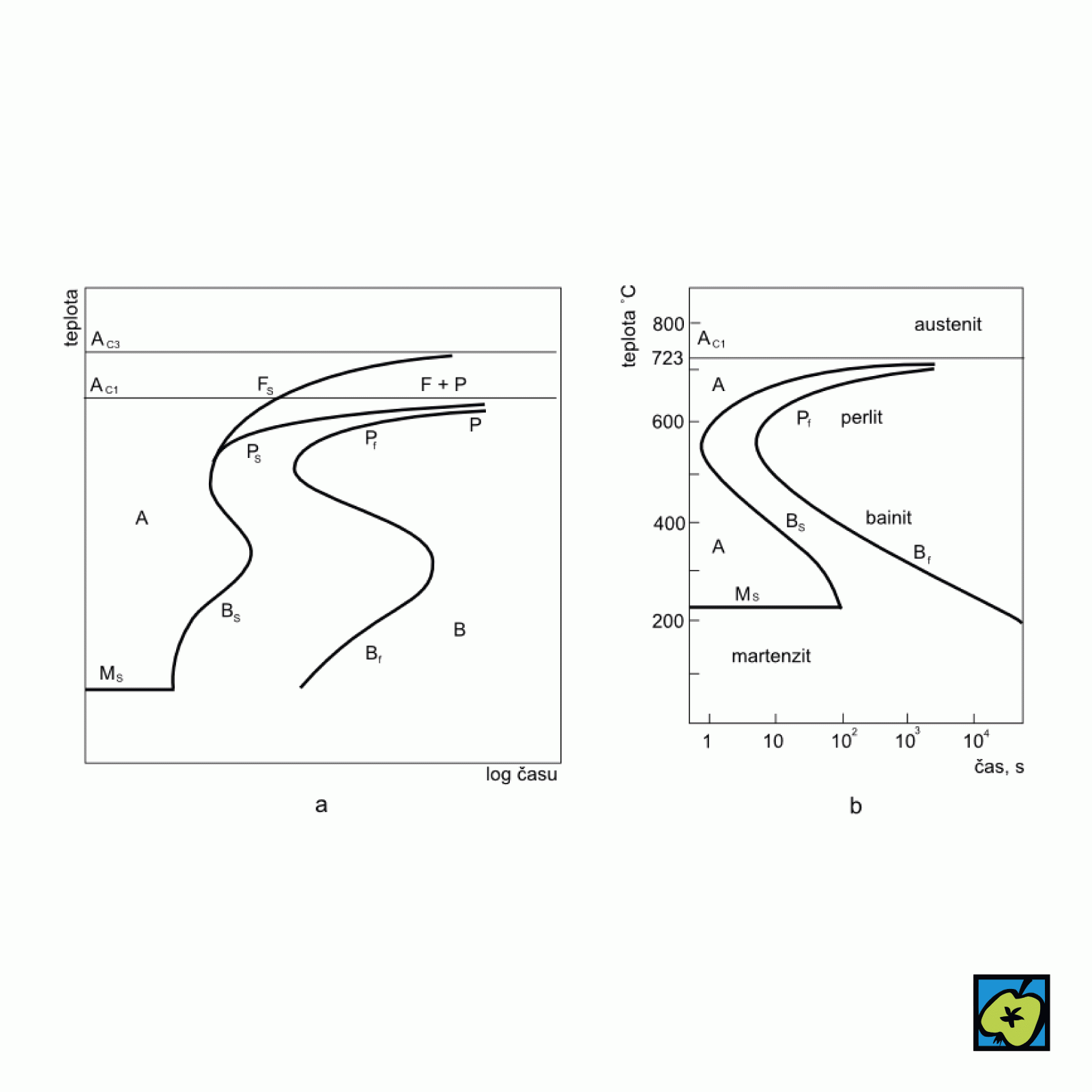

IRA-diagram (a) nízkolegované a (b) eutektoidní uhlíkové oceli: (izotermický rozpad austenitu): (A) austenit, (Ac1) teplota eutektoidní přeměny α–γ (začátek) a konec (Ad), (F) ferit, (P) perlit, (B) bainit, (M) martenzit.
